Kotwy gruntowe

To powszechnie stosowany i sprawdzony sposób na zapewnienie stateczności obudów głębokich wykopów.

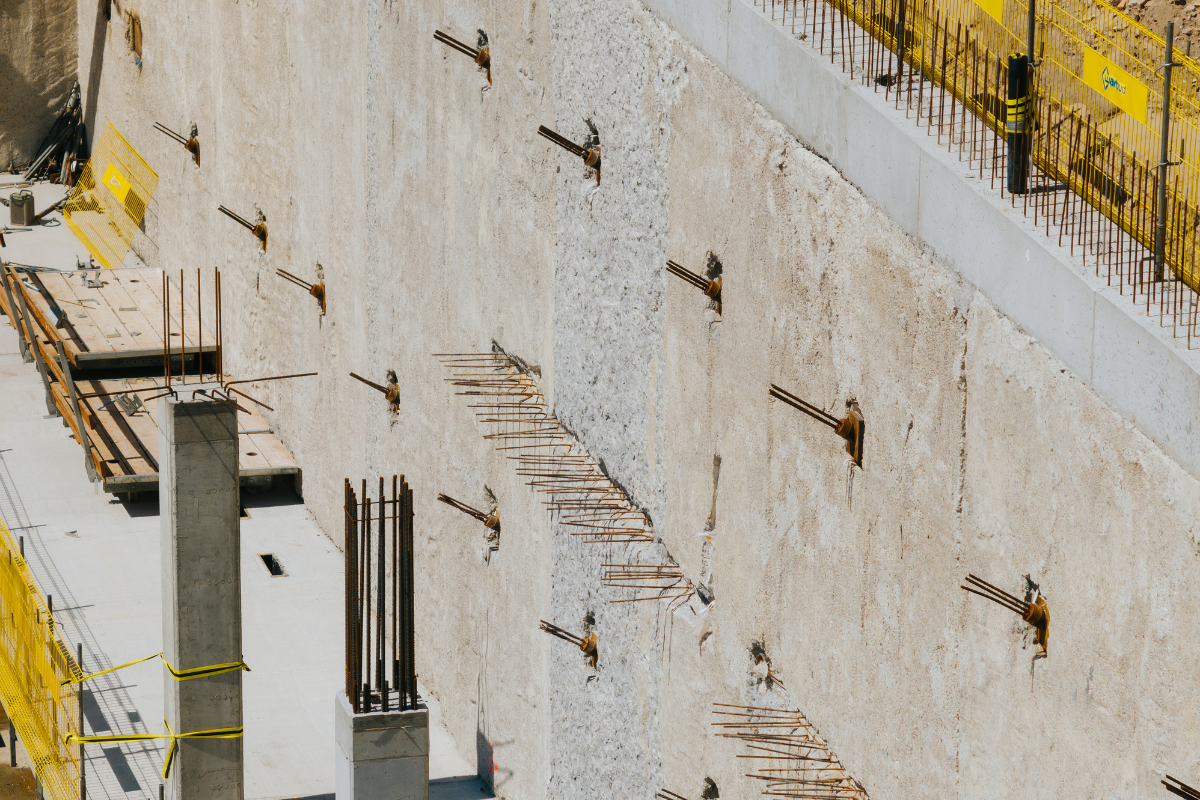

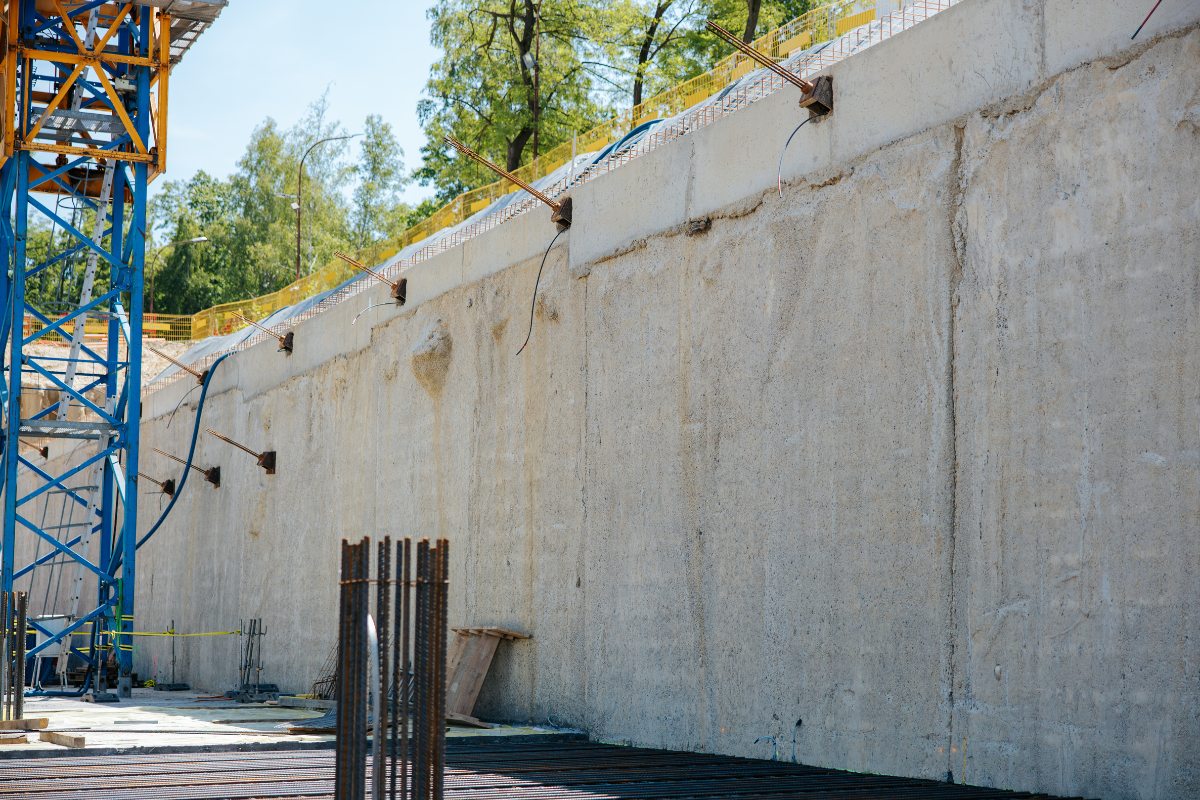

Kotwy gruntowe przenoszą siły poziome z obudowy wykopu (ścian szczelinowych, berlińskich czy palisad) na grunt znajdujący się poza klinem odłamu. Częścią nośną kotwy jest buława, powstająca w wyniku iniekcji „korzenia” kotwy przez rurki iniekcyjne montowane wraz ze zbrojeniem (cięgnami lub żerdziami) po wykonaniu odwiertu. Kotwa przenosi siłę od konstrukcji za pomocą głowicy i stalowego oczepu (kleszczy).

Proces instalacji kotew gruntowych

Wiercenie otworu w rurach osłonowych lub świdrem ślimakowym na projektowaną głębokość i pod określonym kątem nachylenia. Parametry te dobierane są tak, aby buława znajdowała się w gruntach nośnych, poza klinem odłamu.

Wypełnienie otworu zaczynem cementowym i wprowadzenie elementu zbrojącego z rurkami iniekcyjnymi, łączącego kotwioną konstrukcję z buławą.

Formowanie buławy poprzez iniekcję kotwy w celu zapewnienia pełnej nośności i trwałości połączenia.

Efektywność środowiskowa kotew gruntowych

  • Zastosowanie niskoemisyjnego betonu Solenatche EXEGY znacząco ogranicza ślad węglowy realizowanych inwestycji.
  • Optymalizacja projektów w biurach projektowych Soletanche umożliwia redukcję zużycia materiałów, np. poprzez zastosowanie alternatywnych rozwiązań, takich jak ściany szczelinowe bez zbrojenia, co dodatkowo minimalizuje wpływ prac na środowisko.

Zastosowanie kotew gruntowych

Tymczasowe i stałe mury oporowe – ściany szczelinowe, ścianki szczelne, ściany oporowe, kurtyna podmurówkowa, ściany berlińskie.

Przenoszenie obciążeń rozciągających – kotwienie płyt poniżej poziomu wód gruntowych, sprężanie pali pracujących w rozciąganiu, kotwienie wąskich konstrukcji, przenoszenie naprężeń dla lin montażowych (mostów wiszących itp.).

Kotwiczenie i gwoździowanie – stabilizacja zboczy i osuwisk, konsolidacja tuneli, bloki rurociągów zasilających.

Przenoszenie ciśnienia na sklepienia, sprężanie konstrukcji, poprawa stateczności zapory.

Zalety kotew gruntowych

Kotwy gruntowe wyróżniają się wśród innych elementów kotwiących obecnością części swobodnej, która pozwala na kompensację przemieszczeń klina odłamu naciskającego na obudowę.

  • Możliwość zastosowania w szerokim zakresie warunków gruntowych.
  • Kompatybilność z wieloma technikami wiercenia o małych średnicach.
  • Możliwość stabilizacji konstrukcji oporowych przy użyciu jednego lub kilku poziomów kotew gruntowych.
  • Wysoka żywotność (podlega regularnemu monitorowaniu).
