Muzeum Getta Warszawskiego, Warszawa

Opis projektu

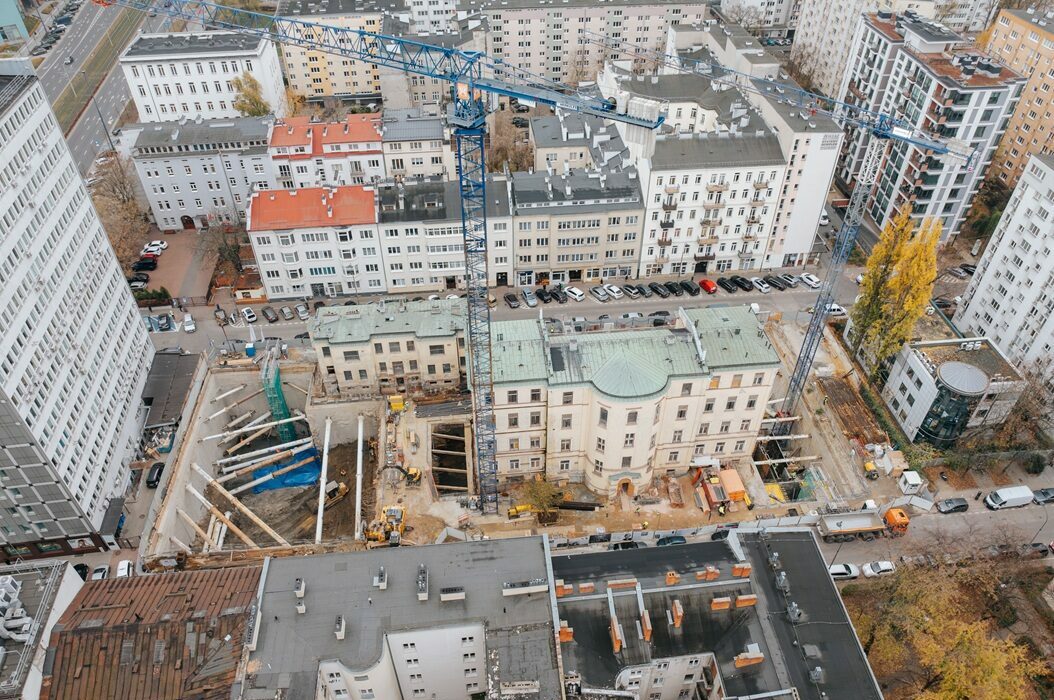

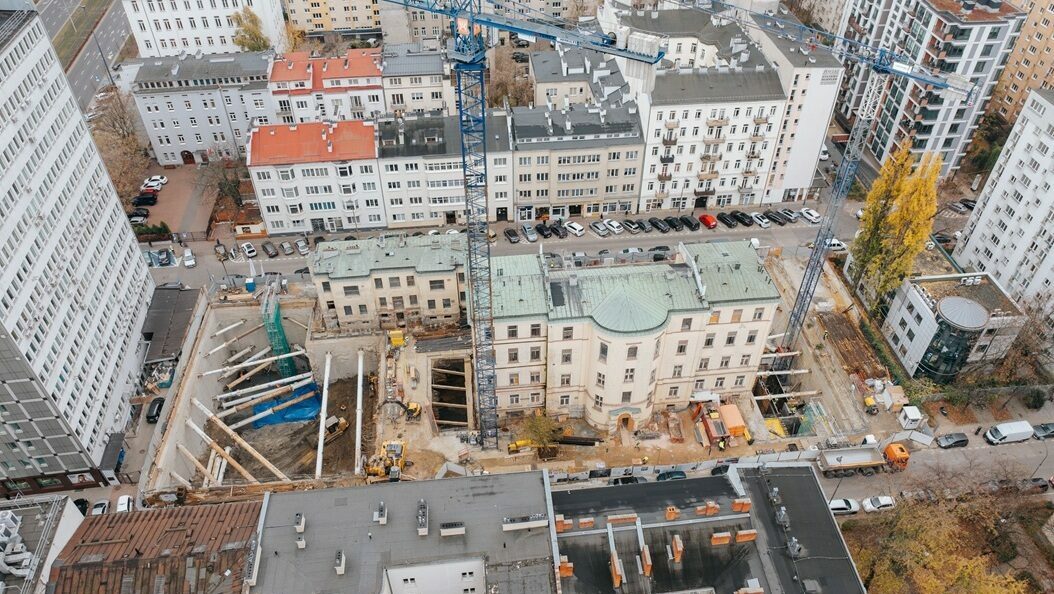

Kompleks muzealny powstaje na terenie zespołu budynków dawnego Szpitala Dziecięcego Bersohnów i Baumanów przy ul. Siennej 60/Śliskiej 51 w Warszawie. Łączna projektowana powierzchnia użytkowa Muzeum Getta Warszawskiego to ok. 11 500 mkw. Projekt zakłada około 3 400 mkw. powierzchni użytkowej na potrzeby wystawy stałej podzielonej na 9 galerii. W kompleksie muzealnym znajdzie się̨ też Centrum Edukacji usytuowane w zabytkowym budynku dawnego Pawilonu Okulistyki, audytorium dla 150 widzów, magazyny zbiorów i przestrzeń dla wystaw czasowych. Po zakończeniu prac budowlanych na terenie działki staną trzy obiekty, dwa zabytkowe oraz jeden nowo wybudowany, wszystkie skomunikowane ze sobą podziemnym parkingiem i przejściami.

Zakres prac Soletanche Polska

Nasza zadanie polegało na przygotowaniu projektu wykonawczego, który swoim zakresem obejmował wykonanie murków prowadzących, ścian szczelinowych, baret, oczepu żelbetowego i podbicia budynku dawnego Szpitala Dziecięcego oraz dawnego Pawilonu Okulistyki. Zadanie wymagało mobilizacji zestawu do wykonania ścian szczelinowych i technologii jet grouting.

Lokalizacja inwestycji:

Warszawa, Polska

Inwestor:

Ministerstwo Kultury i Dziedzictwa Narodowego

Generalny Wykonawca:

Adamietz sp. z o.o.

Powierzchnia użytkowa:

11 500 m²

Liczba kondygnacji nadziemnych:

Liczba kondygnacji podziemnych:

Zastosowane technologie

W ramach realizacji wykonaliśmy murki prowadzące oraz podbicie budynku dawnego Szpitala Dziecięcego oraz Pawilonu Okulistyki w technologii jet grouting. Następnie wykonaliśmy ściany szczelinowe, równolegle realizując barety. Przeprowadziliśmy również budowę zabezpieczenia w postaci ścianek berlińskich z wykorzystaniem pali CFA – fundamentów wierconych w sposób ciągły za pomocą wiertnicy ślimakowej. Zastosowana przez nas technologia zabezpieczyła podziemny przeciwpożarowy zbiornik wodny, zlokalizowany w linii prostej do ulicy Twardej oraz podziemne pomieszczenie wymiennikowni, zaprojektowane w bliskim sąsiedztwie dawnego Szpitala Dziecięcego od strony ulicy Śliskiej.

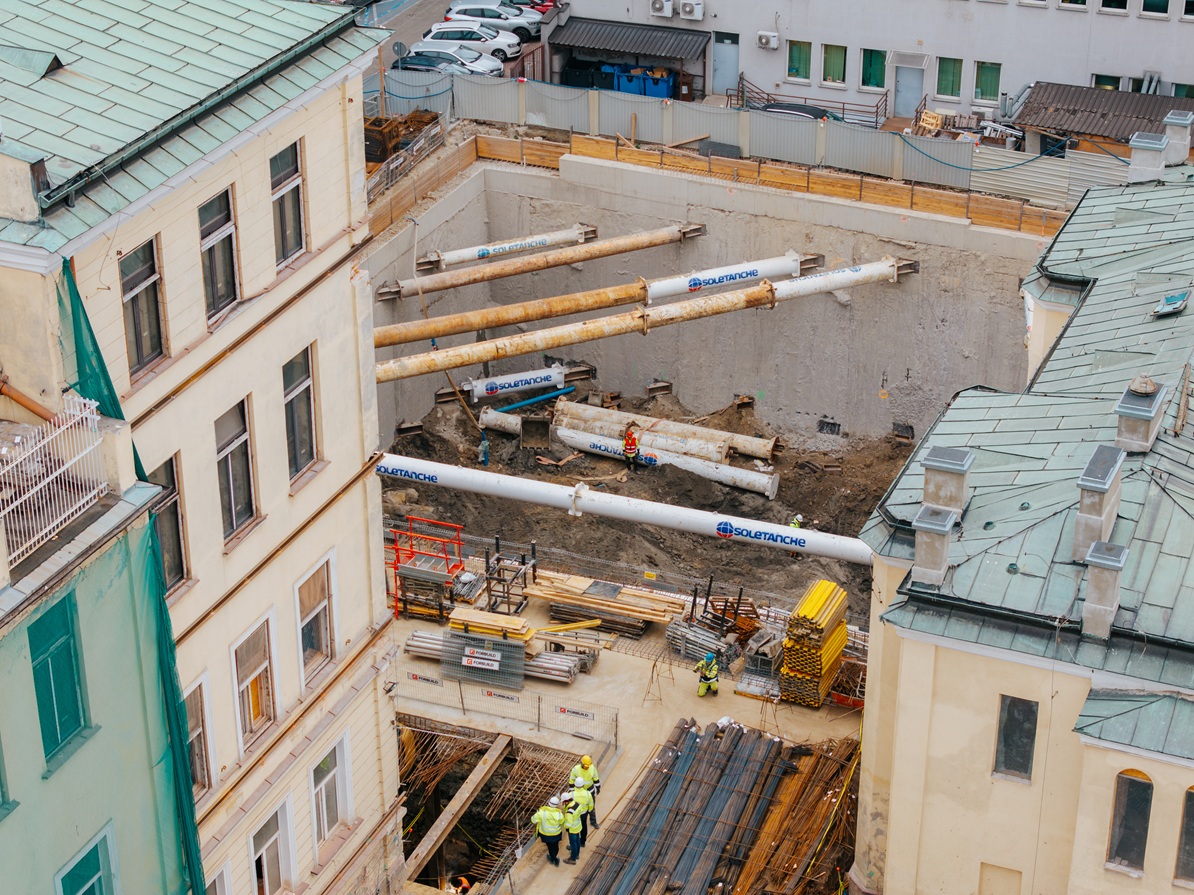

Po wykonaniu głównego zakresu prac przystąpiliśmy do montażu rozpór na trzech kondygnacjach podziemnych, otwierając tym samym front robót dla wykonawcy stropów oraz dalszych prac konstrukcyjnych.

Wzmocnienie fundamentów

Pierwszym ciekawym wyzwaniem, które wymagało wyjątkowej precyzji i ostrożności ze strony zespołu Soletanche Polska, było wykonanie wzmocnienia fundamentów przedwojennej zabudowy, w której dawniej zlokalizowany był Szpital Dziecięcy i Pawilon Okulistyki. Skuteczność przeprowadzonych prac potwierdził brak zarejestrowanych ruchów budynków w trakcie ich realizacji.

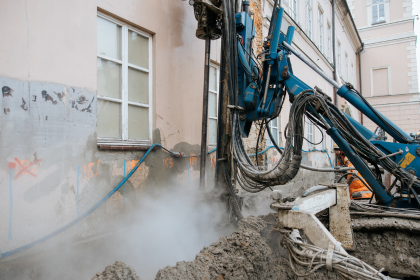

– Wykonaliśmy łącznie 206 kolumn w technologii jet grouting. Ta technika umożliwia precyzyjne wzmocnienie gruntu wokół budynku, co zapewnia stabilność konstrukcji. Jest to proces, który można przeprowadzić bez konieczności wykonywania dużych wykopów, co minimalizuje zakłócenia dla otoczenia i zmniejsza ryzyko uszkodzenia samego zabytku. Często to właśnie jet grouting może przyczynić się do przedłużenia życia zabytkowych obiektów, chroniąc je przed degradacją i zapewniając ich dalszą eksploatację – mówi Dominik Skubisz, Inżynier Budowy w Soletanche Polska.

Ściany szczelinowe

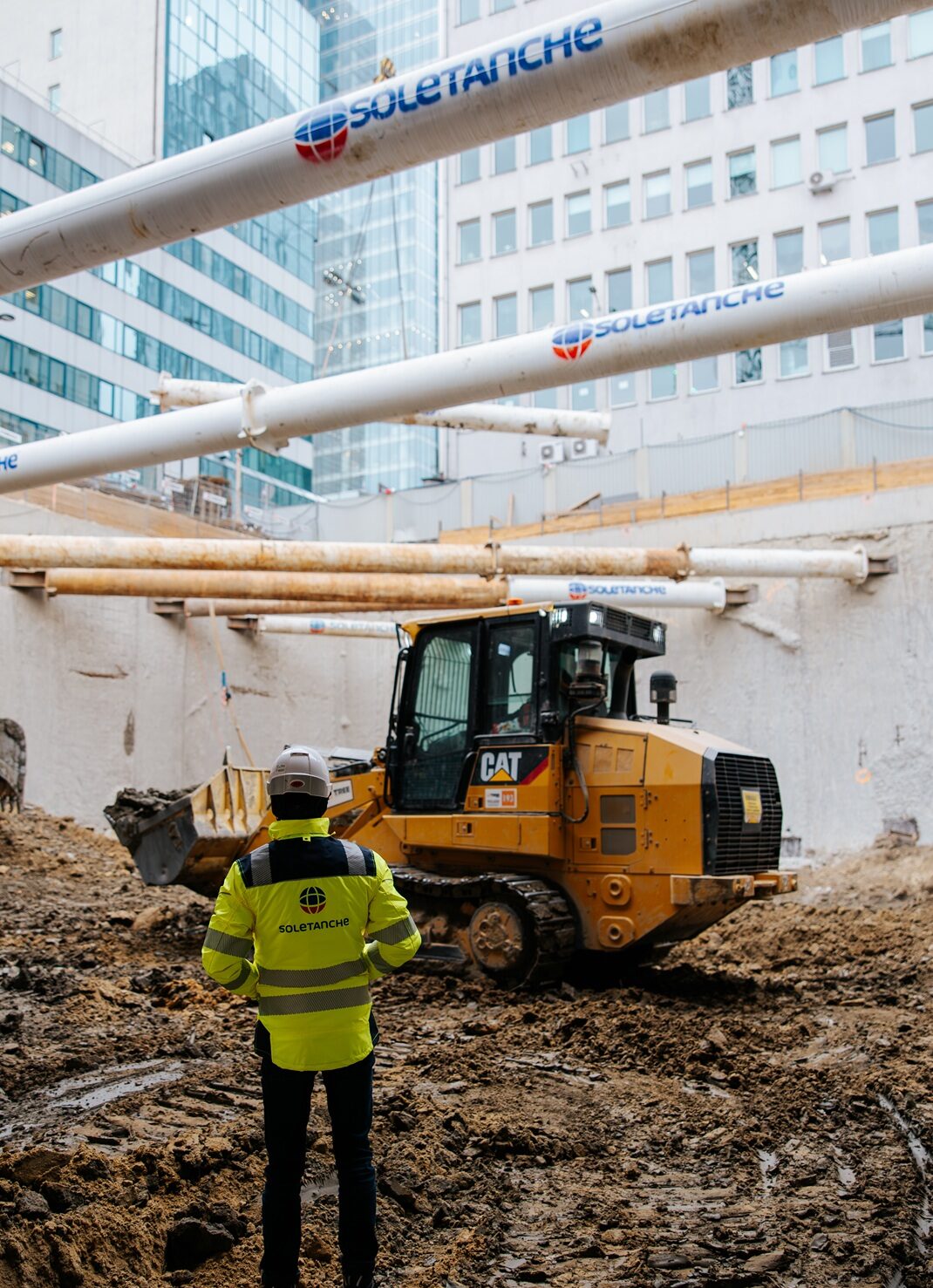

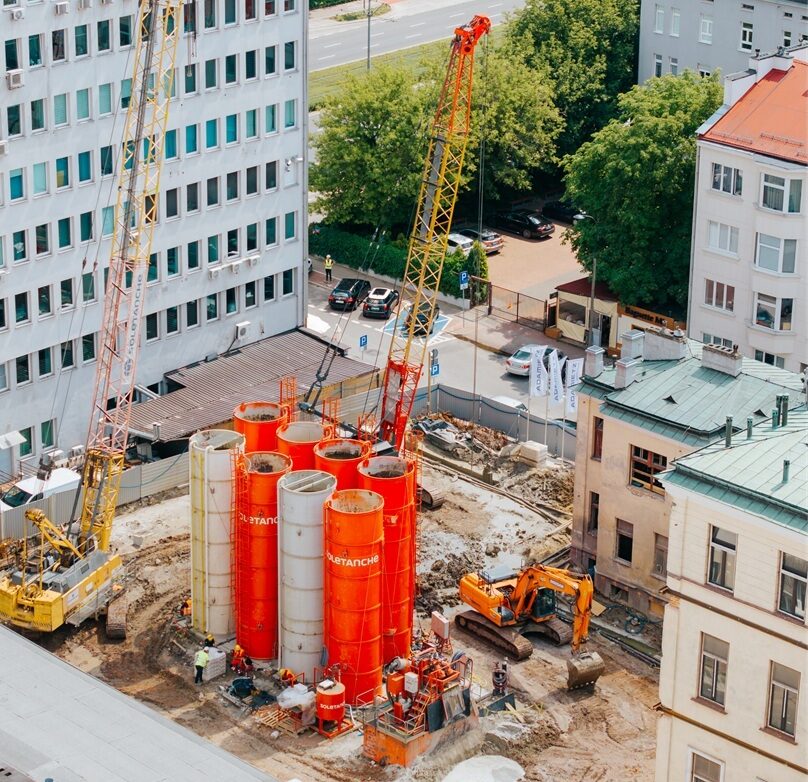

Wykonaliśmy ściany szczelinowe po obwodzie działki budowlanej, na długości blisko 326 metrów bieżących. Ich grubość wyniosła 100 centymetrów, a głębokość sięgnęła od 28 do prawie 34 metrów. Wykop w obrębie wykonanych przez nas ścian szczelinowych osiągnął głębokość 16 metrów, odpowiadającą trzem kondygnacjom podziemnym.

Prace rozpoczęliśmy w bezpośrednim sąsiedztwie dawnego Szpitala Dziecięcego, gdzie wykonaliśmy 10 z 66 zaplanowanych sekcji ścian szczelinowych. Zrealizowane przez nas ściany, poza swoją podstawową funkcją związaną z posadowieniem kompleksu muzealnego, stanowiły również obudowę parkingu podziemnego oraz podziemnych części muzealnych.

– Wyzwaniem pozostawały dla nas zabytkowe budynki, które wymagały szczególnej ostrożności podczas realizacji prac geotechnicznych. Ich konstrukcje wystawiliśmy na dużą próbę – najpierw wykonaliśmy podbicie fundamentów, a następnie przystąpiliśmy do drążenia ścian szczelinowych o dużych gabarytach, w odległości zaledwie metra od lica budynków. Aby ograniczyć ryzyko przemieszczeń konstrukcji i zapewnić bezpieczeństwo zabytkowych obiektów, w ich sąsiedztwie wykonaliśmy sekcje węższe niż standardowo stosowane w tej technologii. Zamiast typowych sekcji o szerokości około 7 metrów zrealizowaliśmy wykopy o szerokości 3,30 metra – Dominik Skubisz, Inżynier Budowy w Soletanche Polska.

0 m

szerokość ścian szczelinowych

0 m

max. głębokość ścian szczelinowych

0 m

obwód budowy

0 szt.

liczba beret

0 szt.

liczba rozpór

0 szt.

liczba kolumn w technologii jet grouting
