Project Description
Opis projektu

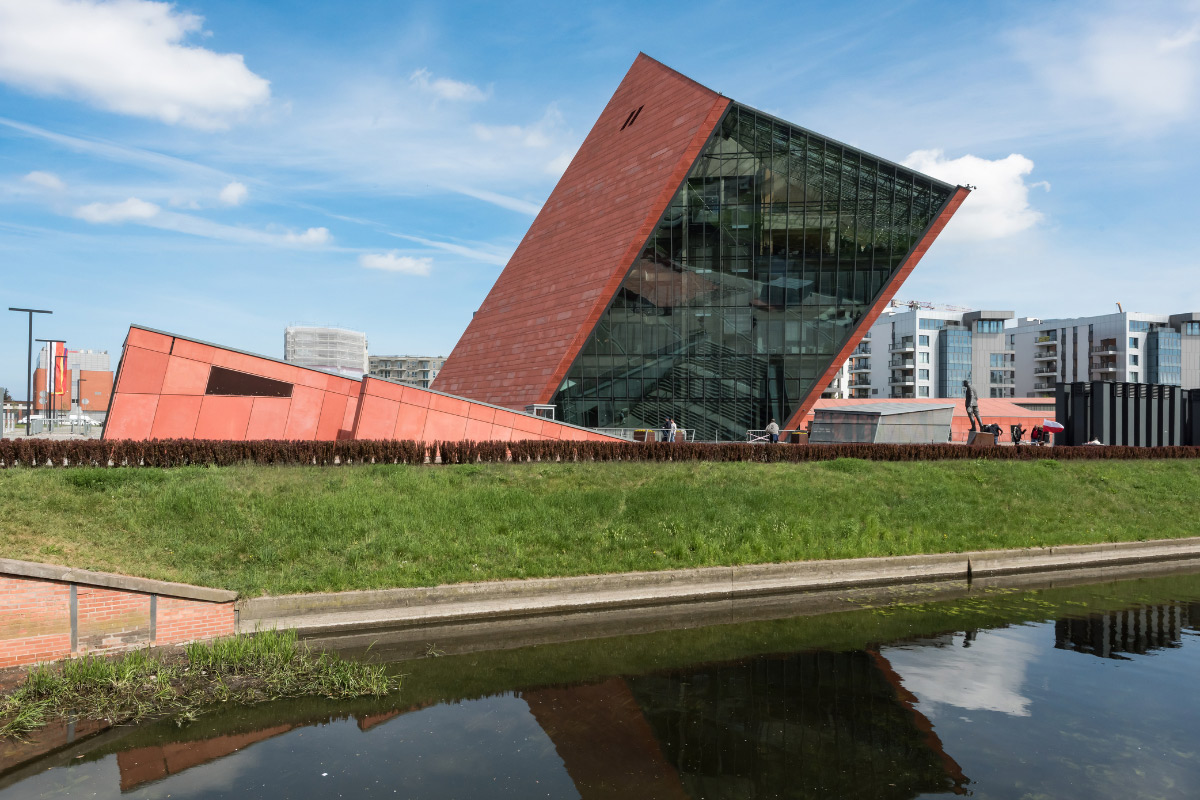

Budowa Muzeum II Wojny Światowej w Gdańsku wystartowała we wrześniu 2012 r. i dobiegła końca w styczniu 2017 r. Całkowita powierzchnia tego ośmiokondygnacyjnego obiektu sięga 58 000 m2, a użytkowa 23 000 m2. Autorami projektu architektonicznego są architekci z pracowni Studio Architektoniczne Kwadrat, a spółki Hochtief Polska i Warbud są jego generalnymi wykonawcami. W odległości 114 m budowane są Brabank II Apartamenty, 147 m dalej znajduje się budynek Rycerska 10, a 181 m dalej zlokalizowany jest Hotel Grand Cru.
Zakres prac Soletanche Polska
W 2008 r. podjęto decyzję odnośnie powołania do życia Muzeum II Wojny Światowej w Gdańsku, gdzie wykonaliśmy jedną z najbardziej spektakularnych i wymagających realizacji w całej historii firmy od 1996 r. Lokalizacja i projekt architektoniczny obiektu od samego początku stanowiły dla naszej firmy inżynierskie wyzwanie. Budynek Muzeum, którego kształt zbliżony jest do trójkąta, sąsiaduje z jeden strony z Kanałem Rzeki Raduni i jej dopływem do Motławy, z drugiej z ulicą Stara Stocznia oraz z ciągiem pieszym prowadzącym przez Kanał Raduni do ulicy Sukienniczej. Konstrukcja Muzeum wymagała wykonania wykopu o głębokości do 25 m, tak aby główne sale znalazły się pod poziomem terenu.
Takie założenie, wysoki stan wód gruntowych (bezpośrednio obok placu budowy płynie rzeka Motława) oraz ograniczony plac budowy uniemożliwiał tradycyjne wykonanie wykopu i dalszą realizację obiektu. Naszym zadaniem było wykonanie konstrukcji, która zapewniałaby wykonanie wykopu o pionowych ścianach oraz suchym dnie pozwalającym na dalsze prowadzenie prac bez ryzyka zalania przez wodę z Motławy. Należy przy tym mieć na uwadze, że warstwy gruntu położone w rejonie rzek są nasycone wodami gruntowymi, więc wykonywanie wszelkich wykopów bez zabezpieczenia w ich otoczeniu kończy się awariami i katastrofami.
Lokalizacja inwestycji:
Gdańsk, Polska
Inwestor:
Ministerstwo Kultury i Dziedzictwa Narodowego
Generalny Wykonawca:
Hochtief Polska, Warbud
Pow. całkowita budynku:
58 000 m²
Kubatura:
259 035,00 m3
Wys. architektoniczna:
25 m
Liczba kondygnacji naziemnych:
8
Liczba kondygnacji podziemnych:
6
Nasze doświadczenia, zarówno projektowe jak i wykonawcze, pozwalały na opracowanie projektu zabezpieczenia ścian oraz odwodnienia dna wykopu. Mieliśmy za sobą szereg realizacji związanych z zastosowaniem technologii ścian szczelinowych jako obudów dla wykopów szerokoprzestrzennych jak i wykonywania kotwienia dla szczelnych płyt fundamentowych. Niemniej projekt Muzeum II Wojny Światowej był tak skomplikowany, a znaczna jego część prowadzona pod wodą, iż zaprosiliśmy do współpracy inne firmy związane min. z betonowaniem podwodnym, wykonywaniem mikropali oraz bagrowaniem i odwodnieniem.
W sierpniu 2012 r. rozpoczęliśmy nasze pracę a celem było wykonanie szczelnej wanny o głębokości ponad 20 m i powierzchni ponad 14 000 m².

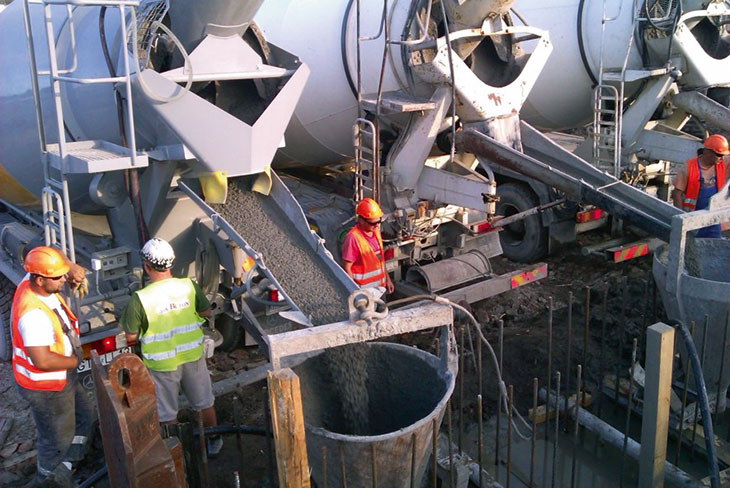

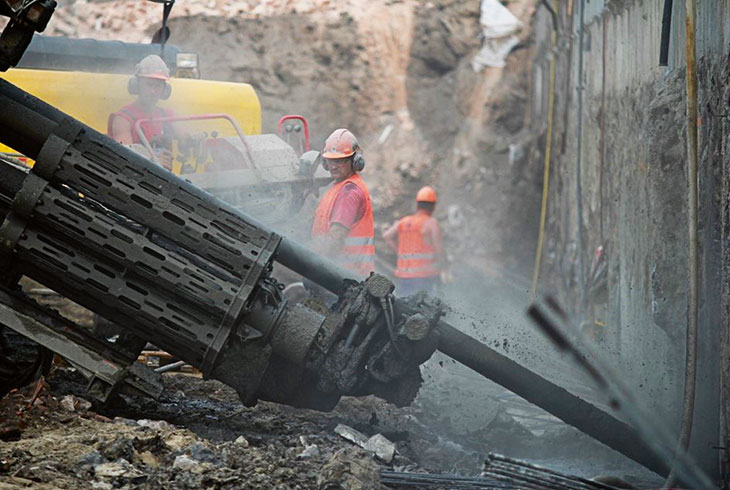

W pierwszej kolejności wykonywaliśmy obudowę wykopu w technologii ścian szczelinowych CWS. Jaj obwód wyniósł ponad 500 mb, a powierzchnia ponad 12 000 m2. Realizacja ściany szczelinowej pozwala zatrzymać wodę gruntową na zewnątrz wykopu, a jej kotwienie przy użyciu ponad 310 szt. kotew gruntowych zapewnia stateczność po usunięciu gruntu z wykopu.

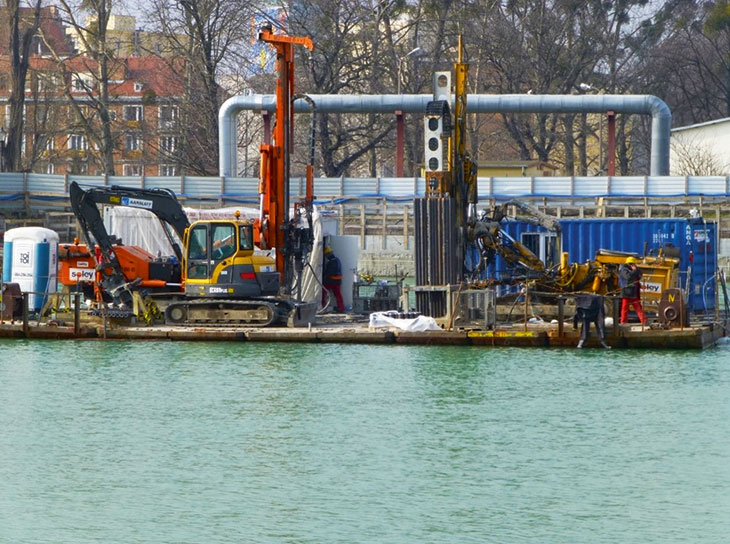

W ten sposób zabezpieczyliśmy wykop przed napływem wody z powierzchni bocznych, drugim etapem naszych prac było wykonanie szczelnego dna. W tym celu przeprowadziliśmy wykop w technologii podwodnej, a następnie z jednostek pływających wykonaliśmy przeszło 900 szt. mikropali, których lokalizacja w płycie była nadzorowana przez nurków. Mikropale były wymagane, by ciśnienie wody nie wyparło płyty dennej i pozwoliło na wykonanie konstrukcji wewnętrznej.

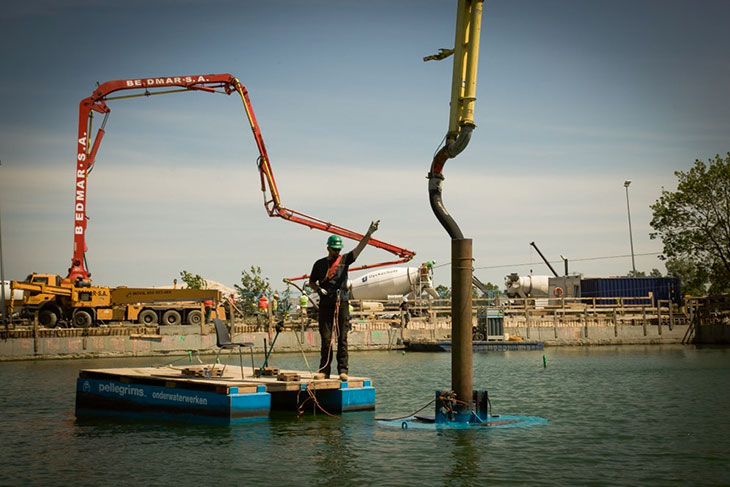

Następnym elementem zapewniającym uszczelnienie dna był tzw. podwodny korek betonowy, a więc 25 000 m3 betonu układanego ponad 20 m pod wodą w ciągłym procesie trwającym 7 dni w tygodniu, 24 godzinę na dobę. Beton ten układany pomiędzy mikropalami i połączony ze ścianą szczelinową stanowił zwieńczenie konstrukcji wanny szczelnej, umożliwił wypompowanie wody z wykopu i prowadzenie prac konstrukcyjnych w bezpiecznych warunkach.
Rozwiązanie Soletanche Polska dla Muzeum II Wojny Światowej było kluczowym elementem tego nowoczesnego przedsięwzięcia, tak kulturalnego jak i inżynierskiego. Dzięki doświadczeniom gromadzonym na rynku polskim osiągnęliśmy kolejny sukces i pokonaliśmy trudności przeszkody pozwalające nam jeszcze śmielej patrzeć w przyszłość, którą tworzymy w Polsce.
